CCX3系列密集型母线槽
        CCX3系列密集型母线槽是鼎圣集团根据用户配电需求,充分吸收当今世界先进技术的同时,结合公司二十余年的生产制造经验自主研发的一款具有体积小、散热快、载流量大,性能卓越的母线产品。能在各个领域使用,满足不同配电需求。
产品概述
技术参数
认证证书
产品视频
留言咨询
CCX3系列密集型母线槽

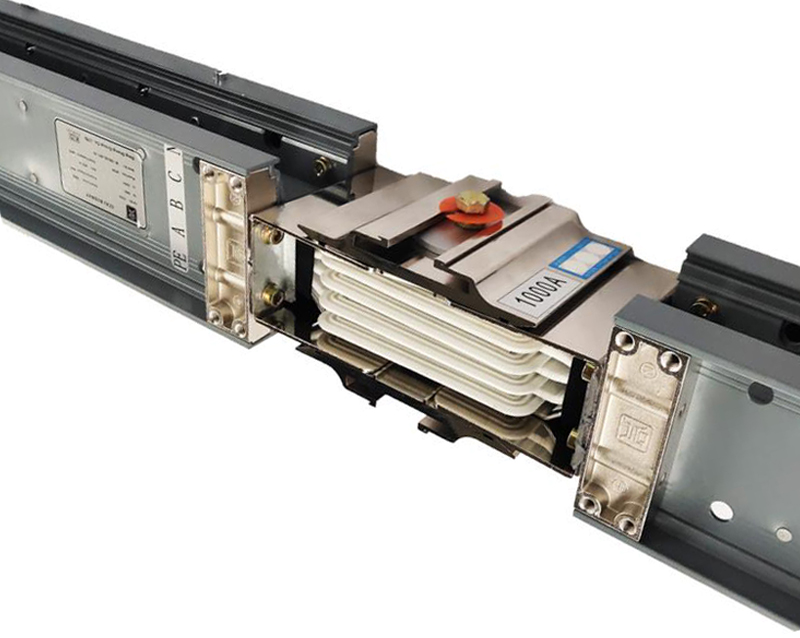

20190617092347_92345
一、概述
        CCX3系列密集型母线槽是鼎圣集团根据用户配电需求,充分吸收当今世界最新技术的同时,结合公司二十余年的生产制造经验自主研发的一款具有体积小、散热快、载流量大,性能卓越的母线产品。能在各个领域使用,满足不同配电需求。

产品名称密集型母线槽                 型号: CCX3
额定电压1000V                           额定绝缘电压:1000V
额定电流: 250A~6300A                 额定频率:50Hz,60Hz
产品证书CCC.KEMA.CE等            材质:铝合金壳体,T1/T2铜导体或铜铝复合型导体或电气用铝排导体
颜色:  根据客户需求
导体材质:C—铜  /  A—铝  /  CA—铜铝复合型
线制:3P3W / 3P4W / 3P5W(外壳作PE)/ 3P5W,50%内部接地
注:铜导体母线槽(160A-6300A),铝导体母线槽(400A-4000A),铜铝复合型导体母线槽(400A-4000A)



二、产品特点
        CCX3系列密集型母线槽采用合理的“三明治”相线紧密叠压结构设计,具有极好的散热性能和导电性能,为母线产品中佼佼者。
        外壳采用重量轻、模压成型的全封闭铝镁合金型材结构,外壳表面铝氧化或静电粉末喷涂,经过喷涂的全铝外壳能经受1800小时的盐雾试验,抗锈蚀性能优秀。整体外壳具有大于50%的接地容量,亦可当作PE排使用。母线整体具有低的磁滞涡流损耗、质量轻、强度大、电抗低、散热好等特性,最高防护等级可达IP66。

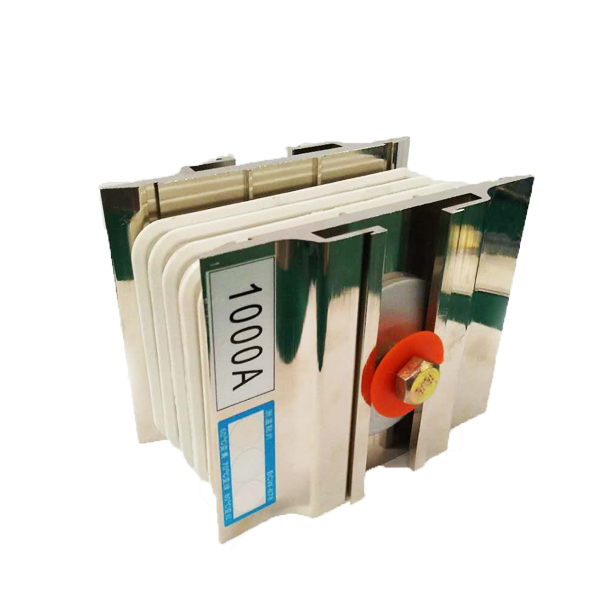

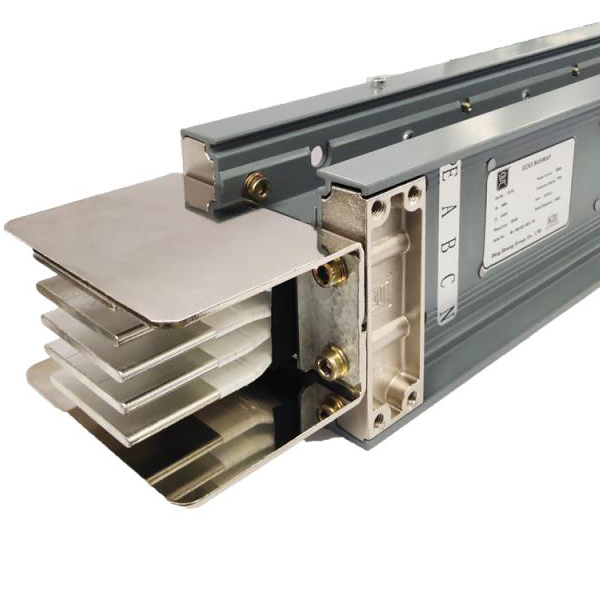

20190617090433_9635920190617092651_99464



三、结构特点
        母线根据不同电流大小,结构分为单通道(400~2500A),双通道(3150~5000A),三通道(6300A)结构,多通道之间使用连接件连接,母线整体具有较高的强度。多通道结构设计使外壳的表面积增大,大大提高了散热效率。


四、使用环境
海拔高度:≤2000 m
环境温度:-25 ℃~40 ℃
户内相对湿度:日平均值≤95%,月平均值≤90%
耐地震能力:地面水平加速度0.4g;垂直加速度0.4g同时作用。
无爆炸、严重污秽、化学腐蚀等恶劣环境的场所。

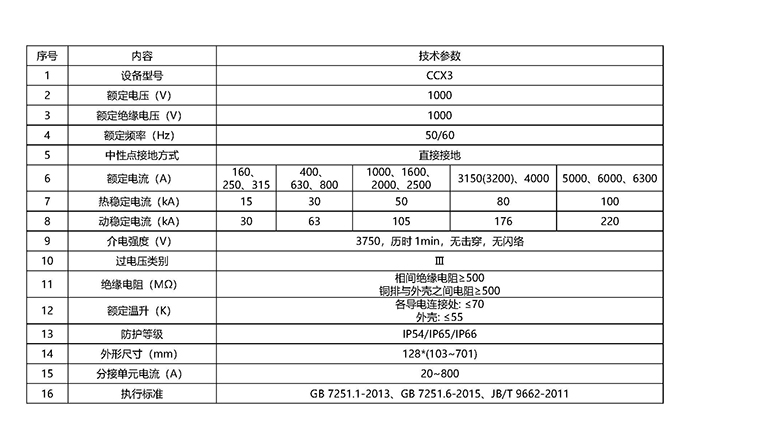

20190617090642_54947

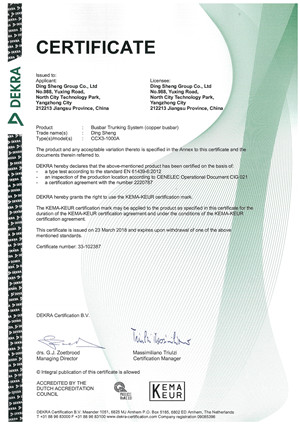

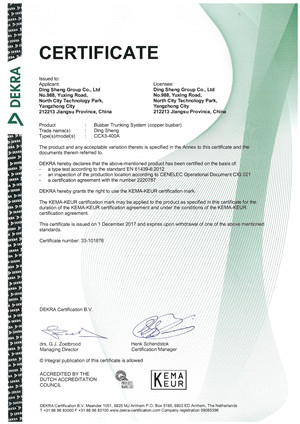

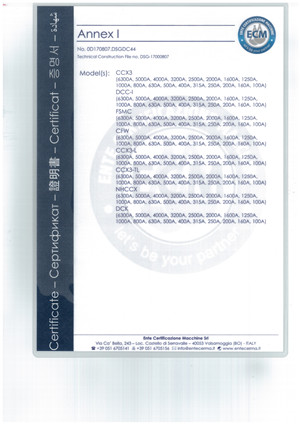

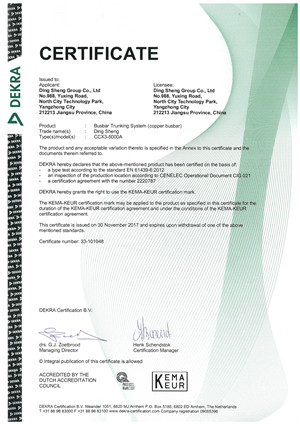

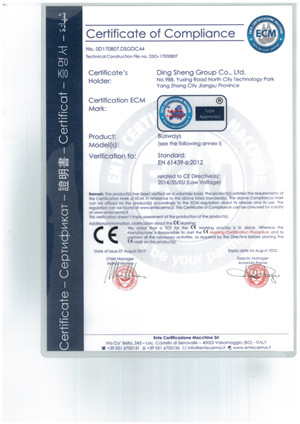

P10-1-CCX3-5000AP10-4-CCX3-2500AP11-4-CCX3-1000AP14-CE证书-2P13-CE证书-1P12-3-CCX3-400AP34-1-母线槽CCX3 1600A~400A(证书编号:2014010301719591 )P34-2-母线槽CCX3 4000A~1600A(证书编号:2014010301719678)P34-3-母线槽CCX3 6300A~4000A(证书编号:2014010301676053 )
